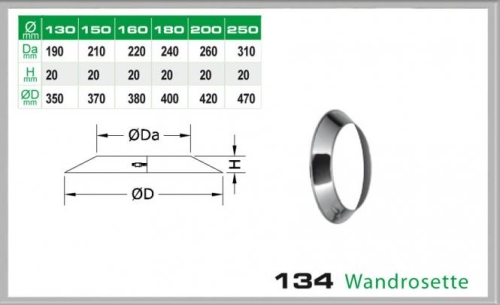

Das Bild zeigt eine Wandrosette für Schornsteinsets mit der Kennzeichnung 150mm DW6. Auf der linken Seite befindet sich eine Tabelle mit verschiedenen Maßangaben für Durchmesser und Höhen, die für unterschiedliche Abmessungen der Wandrosetten steht. Direkt daneben ist eine technische Zeichnung mit den relevanten Maßen (Durchmesser außen und innen sowie die Länge) dargestellt. Auf der rechten Seite ist das reale Produkt in einer perspektivischen Ansicht zu sehen. Das Bild dient dazu, die Maße und das Aussehen der Wandrosette zu veranschaulichen, damit Kunden die Passgenauigkeit für ihre Bedürfnisse überprüfen können.

Wandrosette für Schornsteinsets 150mm DW6

Artikelnummer: 310610150
HAN: dbc93c71af2f2cdd28a66ee8dc016554
Kategorie: Edelstahl Schornsteine
Hersteller: Dinak

34,30 €

inkl. 19% MwSt. , zzgl.

bestellbar (Lieferzeit beachten!)
Lieferzeit: 1 - 3 Werktage Ausland abweichend

Stk

Beschreibung
Bewertungen

Hochwertiges Edelstahl-Schornsteinset !

Wandrosette zur Abdeckung von Wanddurchfuehrungen

Edelstahl Schornsteinset doppelwandig DW 0,6mm Innen-Wandung 30mm Dämmung

Ideal geeignet für Fest-, Flüssig- oder Gasförmige Brennstoffe inkl. Pellets.

DN... = Innendurchmesser (Beispiel: DN150=150mm Innendurchmesser)

src=

Konfigurieren Sie Ihr eigenes Schornsteinset!
Gerne helfen wir Ihnen bei der Zusammenstellung!
Rufen Sie einfach unsere Hotline an.

Beratung / individuelle Zusammenstellung
Gerne beraten wir Sie telefonisch. Rufen Sie dazu einfach unsere Hotline an. Wir erstellen Ihnen ein individuelles Angebot. Sie erhalten Ihren Schornstein z.B. in anderen Wandungsstärken, in Kupfer oder RAL-Farben, Durchmesser bis 600mm, als Schornsteinverlängerung für bestehende Schornsteine usw. Rufen Sie uns an wir stellen Ihnen gerne eine Privatauktion ein. Sie benötigen eine Querschnittsberechnung? --- Kein Problem, beim Kauf eines unserer Schornsteinsysteme erstellen wir Ihnen kostenlos eine Berechnung bzw. einen Funktionsnachweis.

Edelstahlschornstein in Perfektion
Dieses hochwertige Edelstahlschornstein System ist in der 0,6mm-Technologie gefertigt.

Technische Daten

Materialstärke innen	0,6mm
Materialstärke aussen	0,4mm
Dämmung	30mm
Matrial Innen	Edelstahl V4A Nr. 1.4404
Material aussen	Edelstahl V4A Nr. 1.4301
Prüfnummer	EN 1856-1 T600 N1 D V2 L50040 G60 EN 1856-1 T450 N1 W V2 L50040 O40 EN 1856-1 T160 N1 W V2 L50040 O00
Rußbrandsicher	Ja
Temperaturbeständig	bis 600°C
Freistehend ab letzter Befestigung	2,5m
Freistehend ab letzter Befestigung	3m mit statischem Set

Wissenwertes

Materialstärken

Es sind Materialstärken von 0,4mm bis 0,6mm erhältlich. Das heißt jedoch nicht je dünner desto billiger und je stärker desto besser. Auch statisch ist hier kaum ein Unterschied zu erkennen. Die Statik ist vielmehr von den Passteilen und den Klemmbändern abhängig. Nur Anlagen nach modernsten Standards können 0,4mm starken Stahl verarbeiten und schweißen. Im Grunde genommen ist eine dünnere Wandung besser, da der Schornstein schneller auf Temperatur kommt und dadurch eine schnelleres und bessere Zugverhalten hat. Zur Dämmung ist zu sagen dass im Außenbereich je dicker desto besser. Hier sind stärken zwischen 25mm und 50mm üblich.

Wandmontage:

Der Schornstein wird mittels einer Wand-Konsole oder Konsolenbleche an der Wand befestigt:

src=

/><br />
</p>
<h5>Sockel-/Bodenmontage:</h5>
<p>Der Schornstein wird mit einer Bodenkonsole oder einer Seleskopstütze auf dem Boden fest verankert. Ein Fundament ist hierbei zwingend notwendig, ansonsten besteht Setzungsgefahr.</p>
<p><img border= src=

Angaben zur Produktsicherheit

Herstellerinformationen:

Dinak
Camiño do Laranxo 19
Andalusien
Vigo, Spanien, 36216
comercial@dinak.com

Produkteigenschaft	Wert
Schornstein innendurchmesser:	Schornsteine mit 150 mm Durchmesser
Schornstein Dämmstärke:	30mm
Schornstein Innenrohrstärke:	0,6mm
Schornstein Aussendurchmesser:	210mm
Schornstein Rohrart:	Doppelwandig
Schornstein Zugelassene Brennstoffe:	Scheitholz Pellet Hackschnitzel Kohle Heizöl Gas
