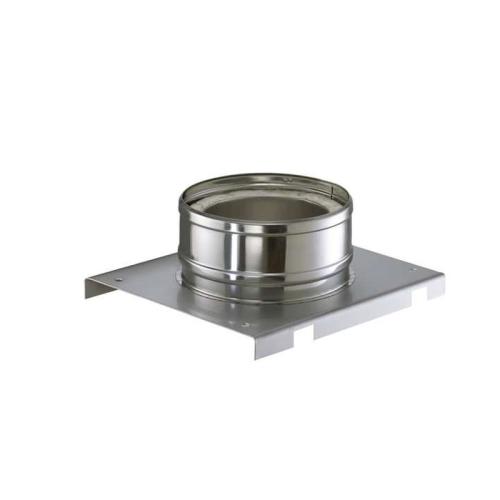

Das Bild zeigt die Schiedel ICS Grundplatte mit der Bezeichnung DN 230mm, die einen Ablauf unten besitzt. Das Produkt besteht aus einer quadratischen Metallplatte mit einer kreisförmigen Erhebung in der Mitte, an der ein runder Schornstein- oder Abgasrohranschluss angebracht ist. Der Anschluss hat einen metallisch glänzenden Ring, der für die Verbindung mit entsprechenden Rohrsystemen vorgesehen ist. Der Zweck dieses Bildes ist es, das Design und die Bauweise der Grundplatte zu visualisieren, damit potenzielle Käufer oder Installateure die Kompatibilität und Qualität des Produkts beurteilen können.

Schiedel ICS Grundplatte DN 230mm mit Ablauf unten

Artikelnummer: 101337
Kategorie: Schiedel ICS DN 230mm
Hersteller: Schiedel

119,50 €

inkl. 19% MwSt. , zzgl. Auswahl Steuerzone / Lieferland

Verfügbar (Lieferzeit beachten!)
Lieferzeit: 5 - 7 Werktage Ausland abweichend

Schiedel ICS Edelstahl Schornsteinsystem

Artikelbeschreibung:

ICS Grundplatte DN 230mm mit Ablauf unten
Grundplatte mit Kondensatablauf unten.

Allgemeine Beschreibung des Schornsteinsystems:

Das Schiedel ICS Schornsteinsystem.

Schiedel ICS ist ein doppelwandiges Edelstahl-Abgassystem mit durchgehender Wärmedämmung in handlicher Elementbauweise mit niedrigem Gesamtgewicht.
ICS ist für alle Brennstoffe und bei Öl- und Gasfeuerstätten sowohl im Unter- als auch im Überdruck geeignet und gleichzeitig feuchteunempfindlich.
Bei dem Einsatz mit Festbrennstoffen ist ICS im Unterdruck und für eine trockene Betriebsweise (FE) einsetzbar.
Einsetzbar für Regelfeuerstätten Geeignet für alle Brennstoffe Für Öl- und Gasfeuerstätten im Unter- und Überdruckbetrieb Für Festbrennstoffe im Unterdruckbetrieb

Fakten im Überblick:

Vielseitig einsetzbar	Sicherheit für einwandfreien Betrieb
Einsetzbar für Regelfeuerstätten Geeignet für alle Brennstoffe Für Öl- und Gasfeuerstätten im Unter- und Überdruckbetrieb Für Festbrennstoffe im Unterdruckbetrieb	Handliche Baugrößen Geringes Gewicht Hohe Stabilität Sofort betriebsbereit Keine Wärmedämm- und Schweißarbeiten auf der Baustelle
Schnelle und einfache Montage	Formvollendete Optik und wetterfest
Durchgehende Wärmedämmung Niedrige Oberflächentemperatur Innenrohr durchgehend stumpfnahtgeschweißt 10 Jahre Funktionsgarantie (Siehe Garantiebedingungen)	Außenrohr besteht aus hochglanzpoliertem Edelstahl (Werkst.-Nr. 1.4301). Wetter-und UV-Beständig eine optische Bereicherung für jedes Gebäude.
Perfekt wärmegedämmt	Zulassungen
Durchgehende Wärmedämmung geringe Außenerwärmung hervorragende Zugeigenschaften	T600 - N1 - W - V2 - L50050 - O75 T600 - N1 - D - V3 - L50050 - G75 T400 - N1 - W - V2 - L50050 - O50 T400 - N1 - D - V3 - L50050 - G50 T200 - N1 - W - V2 - L50050 - O00 T200 - P1 - W - V2 - L50050 - O00


Betriebsweise	Unterdruck, überdruck, trockener / feuchter Betrieb
Abgastemperatur	bis 600° trocken und feucht
Innenrohr	Materialstärke durchmesserabhängig 0,5 mm - 0,6 mm Werkstoffnr. 1.4404
Außenrohr	Materialstärke durchmesserabhängig 0,5 mm - 0,7 mm / glänzend Werkstoffnr. 1.4301
Wärmedurchlasswiederstand	R37 m² K/W
Freihstehend ab letzter Befestigung	3 Meter
Brennstoffe	Scheitholz, Pellet,Öl, Gas, Hackschnitzel, Koks, Torf, Kohle jedoch nicht für Anthrazitkohle geeignet

Innendurchmesser in mm (DN)	80	100	130	150	180	200	230	250	300
Außendurchmesser in mm	130	150	180	200	230	250	280	300	350

Angaben zur Produktsicherheit

Herstellerangaben

Schiedel GmbH & Co. KG
Lerchenstraße 9
Bayern
München, Deutschland, 80995
info.de@schiedel.com

Produkteigenschaft	Wert
Materialstärke:	0,6mm
Farbe:	Edelstahl glänzend
Innendurchmesser:	230mm
Aussendurchmesser:	280mm
Dämmung:	25mm
Oberflächenbeschaffenheit:	Edelstahl
Artikelgewicht:	5,73 kg

Schiedel Garantiebedingungen für ICS Edelstahl Schornsteinsystem

Die Garantie gilt für das Abgassystem Schiedel ICS, das ausschließlich mit Originalteilen von Schiedel GmbH & Co.KG hergestellt und vom zuständigen Schornsteinfeger mängelfrei abgenommen wurde.
Bei Erstellung der Abgasanlage sind die zu diesem Zeitpunkt gültigen Versetzanleitungen, Verarbeitungs-, Dimensionierungs- und Planungsrichtlinien der Schiedel GmbH & Co. KG und die Bestimmungen der Bauordnung, sowie die anerkannten Regeln der Technik eingehalten worden. Der Nachweis obliegt dem Garantienehmer.
Funktionstauglichkeit im Sinne dieser Garantie meint, dass das Abgassystem während der Garantiezeit die nachfolgenden Eigenschaften erfüllt:

Korrosionsbeständigkeit gemäß EN 1856-1, Absatz 6.5.
Schiedel GmbH & Co.KG ist von einer möglicherweise einen Garantiefall darstellenden Funktionsstörung des Abgassystems unverzüglich schriftlich in Kenntnis zu setzen. Zusammen mit der Mitteilung sind die Unterlagen über die Schornsteindimensionierung und/oder die technischen Daten (z.B. Typenschild) für die wesentlichen Komponenten des Heizsystems (Kessel, ggf. Brenner, Therme, Verbindungsstück/-leitung). Es sind das ursprüngliche Befundungsprotokoll des zuständigen Schornsteinfegermeisters, sowie eine Kopie der Anschaffungsrechnung einzureichen. Mängelberichte, die auf nach Erstellung der Abgasanlage erfolgenden Änderungen der Vorschriften zu Abgasanlagen beruhen, begründen grundsätzlich keinen Garantieanspruch. Schiedel GmbH & Co.KG oder eine von Schiedel beauftragte Fachfirma muss vor Durchführung einer Reparatur Gelegenheit zur Begutachtung der Abgasanlage gegeben werden. Innerhalb der ersten 5 Jahre nach Kauf der Anlage trägt Schiedel GmbH & Co.KG die Kosten dieser Überprüfung, soweit dadurch festgestellt wird, dass ein Garantiefall vorliegt.
Im Garantiefall wird Schiedel GmbH & Co.KG die defekten Systemteile auf eigene Kosten und nach eigener Wahl ersetzen oder reparieren (Funktionsherstellung). Die Funktionsherstellung erfolgt ausschließlich durch den Kundendienst von Schiedel GmbH & Co.KG oder durch ein von Schiedel beauftragtes Unternehmen. Der Ersatz von Verschleißteilen (z.B. äußere Putztüren, Kesseladapter, Steckadapter, Explosionsklappen,) und von Folgeschäden wird von der Garantie grundsätzlich nicht erfasst.
Der Garantieanspruch ist ausgeschlossen für Funktionsstörungen, die Ihre Ursache haben in: - unsachgemäßer Behandlung der Bauteile während des Transportes, der Lagerung, der Montage oder bei unsachgemäßem Betrieb (z.B. Nichteinhaltung der technischen Leistungsmerkmale laut Zulassung bzw. CE-Konformitätserklärung) - bei halogen- und / oder chloridhaltiger Verbrennungsluft - bei Einwirkung von Fremdrost (z.B. Flugrost) - Nichteinhalten der Bestimmungen der jeweiligen Kehr- und Bauordnung des Landes - höherer Gewalt oder unvorhersehbaren Umwelteinflüssen.
Die Garantie erlischt grundsätzlich bei Veränderungen am bestehenden und ursprünglich abgenommenen Heizungssystem (Kessel, Brenner, Verbrennungsgasführung). Um bei Vornahme einer solchen Änderung die Möglichkeit einer Garantieerhaltung zu prüfen, steht Ihnen die Schiedel GmbH & Co.KG gerne zur Verfügung.
Die gesetzlichen Rechte des Verbrauchers, die ihm gegenüber seinem Vertragspartner zustehen, werden durch diese Garantie nicht eingeschränkt. Durch eine Garantieleistung wird die ursprüngliche Garantiezeit nicht verlängert oder neu begründet. Der Geltungsbereich dieser Garantie erstreckt sich auf Deutschland. Die Garantie unterliegt dem Recht der Bundesrepublik Deutschland.
