Ofenrohr emailliert High Quality alle Bauteile DN 100 - 130mm

Artikelnummer: F-EMHQ

Kategorie: Ofenrohre emailliert

Durchmesser
Farbe
Bauteil

ab 8,90 €

inkl. 16% USt. , zzgl. Versand

verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Emailliertes Rauchrohr verschiedene Farben und Formstücke

Bitte Wählen Sie Form, Farbe und Durchmesser

Erhältliche Durchmesser:
100mm Farben schwarz matt, weiß
110mm Farben schwarz matt, weiß
120mm Farben schwarz matt, schwarz glänzend, anthrazit metallic, weiß, beige, braun
130mm Farben schwarz matt, schwarz glänzend, weiß, beige, braun


Die Einzelnen Formstücke werden unten näher erklärt.

Emailliertes Ofenrohr geeignet für Holz, Kohle und Gas

  • Innen und aussen emmailiert.
  • Eingezogene Steckverbindung
  • Materialstärke ca. 1mm
  • Werkstoff Nr. 50300129
  • Anwendungstemperaturbereich ca. 450 °C
  • Temperaturbereich unverbindlich!
  • DIN 1004-CPD-0004 / DIN 1298 / DIN EN 1856 – 2
  • Werkstoff: Stahlblech emailliert in den Farben weiß, braun, beige, schwarz glänzend, schwarz matt, anthrazit metallic
  • Materialstärke: 0,60mm plus Emaillierung
  • Eingezogene Steckverbindung (5cm Muffe)
  • Einsatzbereich: überwiegend für feste, flüssige und gasförmige Brennstoffe geeignet


Längenelemente:
Längenelemente sind in 1000,750,500,250 und 150mm erhältlich.
Von der Nennlänge gehen ca. 5cm verloren um die Rohre ineinander zu Stecken.
Längenelemente sind in der Regel nicht kürzbar, da beim schneiden das Emaill abplatzen könnte.

Längenelemente Längenelemente Längenelemente

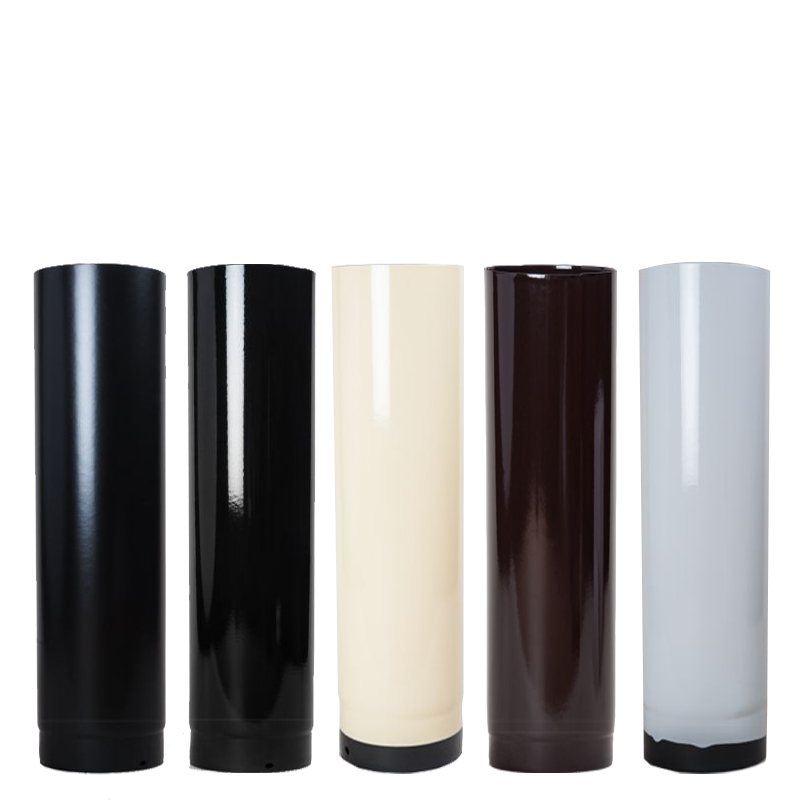

Fixrohre verstellbar
:
Fixrohre sind in Verbindung mit einem Anschlusstutzen 400mm oder einem Kapselknie 500mm verstellbar, und auch nur im Zusammenhang mit diesen verwendbar.
Fixrohre sind in 1000,750 und 500mm länge verfügbar.
Sie werden in den Anschlußstutzen oder in das Kapselknie geschoben und mittels einer Schelle befestigt.
Somit erhalten Sie ein verstellbares Element.

Längenelemente Längenelemente Längenelemente


Anchlußstutzen 400mm:
Dieses Rohr ergänzt ein Fixrohr zu einem verstellbaren Element.
Der Stutzen hat eine Länge von 400mm. Das Fixrohr muß mind. 50mm eingeschoben werden.
Das bedeutet dass z.B. ein Fixrohr mit einer Länge von 500mm in Verbindung mit dem Anschlußstutzen ein Verstellbares Element von 500mm-850mm ergibt.
Nennlängen der Fixrohre in Verbindung mit dem Anschlußstutzen:
Fixrohr 1000 = 1000mm - 1350mm verstellbar
Fixrohr   750 =   750mm - 1100mm verstellbar
Fixrohr   500 =   500mm -   850mm verstellbar

Längenelemente


Kapselknie 500mm verstellbar
Dieses Kapselknie ist für einen Ofen mit Abgang hinten geeignet und wird auf den Abgasstutzen gesteckt.
Für dieses Bauteil ist immer ein Fixrohr erforderlich und ergänzt sich mit diesem zu einem verstellbaren Element.
Das Fixrohr wird über das Kapselknie geschoben und mit einer Schelle befestigt. Folgende Längen ergeben sich:
Fixrohr 1000 = 1000mm - 1350mm verstellbar
Fixrohr   750 =   750mm - 1100mm verstellbar
Fixrohr   500 =   500mm -   850mm verstellbar

Längenelemente


Bögen:
Sind erhältlich in der Ausführung glatt und gerippt.
Gerippte Bögen sind nicht Plasmageschweißt!
Sie können in 90 oder 45°, mit oder ohne Reinigungsöffnung geliefert werden.

Längenelemente Längenelemente


Kapselknie 330mm:
Dieses Kapselknie ist für einen Ofen mit Abgang hinten geeignet und wird auf den Abgasstutzen gesteckt.
Es ist gegenüber dem 500mm Bauteil nicht verstellbar! Diese Bauteil ist konisch (zylindrisch) geformt.

Längenelemente


Doppelwandfutter:
Doppelwandfutter sind zum einmörteln in den Schornsteinanschluss vorgesehen.
Sie sind FAL-Farben(verzinkt). Wählen Sie hier bitte die Farbe Weiß in der Auswahl.
Doppelwandfutter können sowohl die eingezogene Rohrstücke, als auch den Nenndurchmesser aufnehmen.

Längenelemente

Rosette:
Wandrosetten decken den Wandanschluss ab (Schornstein).
Die Ausführung ist etwas Größer als der Rohrdurchmesser, um sie bequem über das Rohr zu schieben.
Wandrosetten decken ca. 4cm rundum ab.

Längenelemente


Weitere Informationen zu unseren High Quality Ofenrohren:

Das emaillierte Rohr HQ (high Quality)


emaillierte Ofenrohre heben sich durch Ihre keramische Oberfläche von allen Ofenrohren, optisch und Qualitativ, deutlich ab. Nostalgische Öfen oder moderne Küchenherde, die Einsatzmöglichkeiten sind schier unbegrenzt. Sie eignen sie sich zum Anschluss eines Küchenherds, Dauerbrandofens, Werkstattofens, Ölofens oder nostalgischen Ofens. Emaillierte HQ Ofenrohre sind von höchster Qualität, innen und außen emailliert und aus Stahl gerfertigt. Sie sind für feste, flüssige und Gasförmige Brennstoffe zugelassen.
Bei emaillierten Rohren kann es durch verschiedene Brände (Chargen) zu leichten Farbunterschieden kommen. Dies bitten wir zu beachten falls Sie später Ihr Rohrsystem erweitern wollen.
In der High Quality Ausführung werden sie mit einer eingezogenen Steckverbindung verbunden. Sie werden auch als gemufft bezeichet. Hierbei ist eine Seite des Rohres verjüngt (enge Seite) und steck sich 5cm in das nächste Rohr (weite Seite). Emaillierte HQ Rohre können auf der weiten Seite gekürzt werden.

eingezogene Steckverbindung



Lieferumfang:
1 Stück emailliertes Rohr nach Auswahl
