Tipps, Tricks und Wissenswertes über unsere Edelstahlschornsteine
Die Einbauvarianten :
Die hier aufgelisteten Varianten sind nur Vorschläge. Sprechen Sie, vor dem Einbau, die möglichen Varianten mit dem zuständigen Bezirksschornsteinfegermeister ab.
Außenschornsteine:

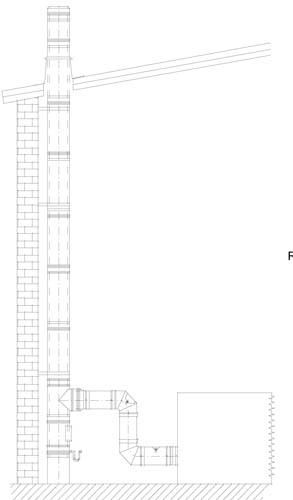

Wandmontage:
Der Schornstein wird mittels einer Wand-Konsole oder Konsolenbleche an der Wand befestigt:
Sockel-/Bodenmontage:
Der Schornstein wird mit einer Bodenkonsole oder einer Seleskopstütze auf dem Boden fest verankert. Ein Fundament ist hierbei zwingend notwendig, ansonsten besteht Setzungsgefahr.

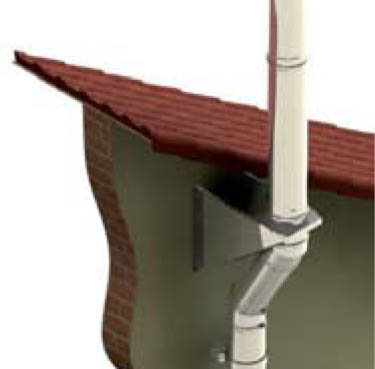

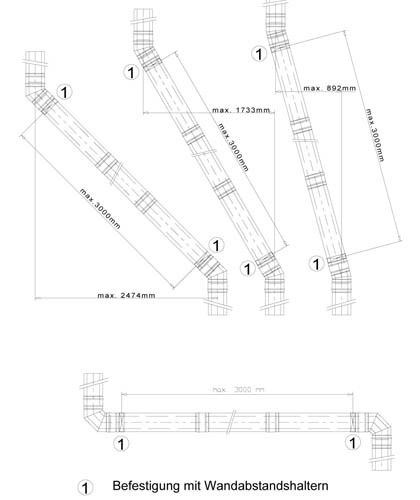

Seitlicher Versatz
Sie können einen seitlichen Versatz mit zwei Winkel realisieren. Um z.B. am Dachvorsprung vorbei zu kommen. Meist werden hier 2x 30° Winkel verwendet.
In der Regel benötigen Sie eine Zwischenstütze und eine zusätzliche Konsole. Bitte beachten Sie die Hinweise des Herstellers.
Innenschornstein
Es gibt zwei Varianten wie Sie einen innenliegenden Schornstein montieren können:
Decke gleich Dach:
Wenn die Decke des Wohnraums dem Dach entspricht, Bunkalow-Bauweise oder Dachgeschoss, ist es nicht notwendig den Schornstein zu ummanteln.
Decke mit darüberliegenden Wohnräumen:
Wird das Abgassystem in Gebäuden errichtet, muss, soweit das jeweilige nationale bzw. regionale Baurecht
dies erfordert, das Abgassystem gemäß Darstellung in Bild 14b mit einem Schacht umgeben sein.
Bauprodukte für den Schacht bzw. für die Außenschale: Ei90 ( L90 / F90 )
Je nach Baurecht muss die Außenschale im Aufstellbereich oder erst im darüber liegenden Stockwerk beginnen.
Außenschalen nach DIN V 18160-1, z. B:
- Formstücken aus Leichtbeton nach DIN 18150-1*
- Formstücken aus Leichtbeton nach DIN 18147-2* mit einer Wanddicke = 5,0 cm
- Mauerziegeln nach DIN 105-1* und DIN 105-3* außer Hochlochziegel C mit einer Wanddicke = 11,5 cm
- Kalksandsteinen nach DIN 106-1* mit einer Wanddicke = 11,5 cm
- Hüttensteinen nach DIN 398* mit einer Wanddicke = 11,5 cm
- Porenbeton - Blocksteinen nach DIN 4165* mit einer Wanddicke = 10,0 cm
- Hohlblocksteinen aus Leichtbeton nach DIN 18151* mit einer Wanddicke = 17,5 cm
- Vollsteinen aus Leichtbeton nach DIN 18152* mit einer Wanddicke = 11,5 cm
(*) bzw. evtl. nachfolge Normen
Tipps und Tricks
Kein Platz nach unten?
Es kommt immer wieder vor dass z.B. eine Garage neben einem Haus steht. Und Sie wollen auf dem Flachdach der Garage mit dem Bau des Schornsteins beginnen.
Jedoch ist nach dem T-Anschluß keine Platz mehr nach unten für die Reinigungsöffnung. Was nun?
Es gibt die Möglichkeit ein Sonderbauteil einzusetzen, das den T-Anschluß und die Revisionsöffnung (Reinigungsöffung) vereint. Jedoch ist dies vorher in jedem Falle mit dem Schornsteinfeger abzusprechen.
