Schräder Wand- und Deckendurchführung
Ob Wand, Decke oder Dach, diese Brandschutzdurchführung kommt überall da zum Einsatz wo Ofenrohre bzw. Abgasleitungen durch brennbare Bauteile geführt werden.
Der neuartige Glasfaserdämmstoff hat eine deutlich leitungsfähigere Wärmedämmwirkung las herkömmliche Materialien wie z.B. Steinwolle.
Die spezielle Bauweise der Brandschutzdurchführung erlaubt es dass die Außenseite brennbare Bauteile direkt berühren darf und eine Hinterlüftung nicht notwendig ist.
Zur Installation wird ein ensprechendes Loch in die Holzwand bzw. Decke geschnitten und die Wanddurchführung eingeschoben. Auf der Kesselseite, bzw. Ofenseite wird eine Brandschutzplatte 615x615 angebracht um die Wand bzw. Decke vor der Strahlungshitze des Ofenrohrs zu schützen.
Maximale Einbaulänge Vertikal: 360mm
Maximale Einbaulänge Horizontal: 500mm
Dämmstärke: 85mm
Zulassung
Die Brandschutzdurchführung ist vom Deutschen Institut für Bautechnik in Berlin unter der Nummer
Z-7.4-3408 bauaufsichtlich zugelassen und bietet damit
geprüfte Sicherheit.

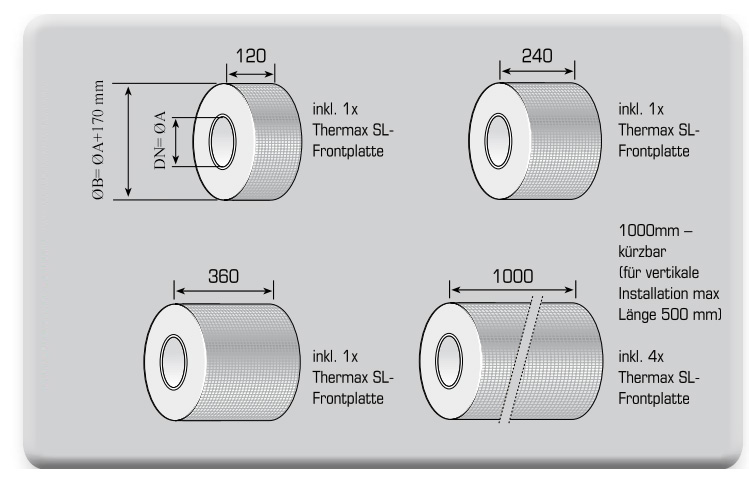

Maße
Die Maßangaben sind für doppelwandige Rohre mit Dämmung. Für einwandige Rohre besteht keine Zulassung. Beachten Sie hierbei bitte den Lochdurchmesser der Brandschutzdurchführung.

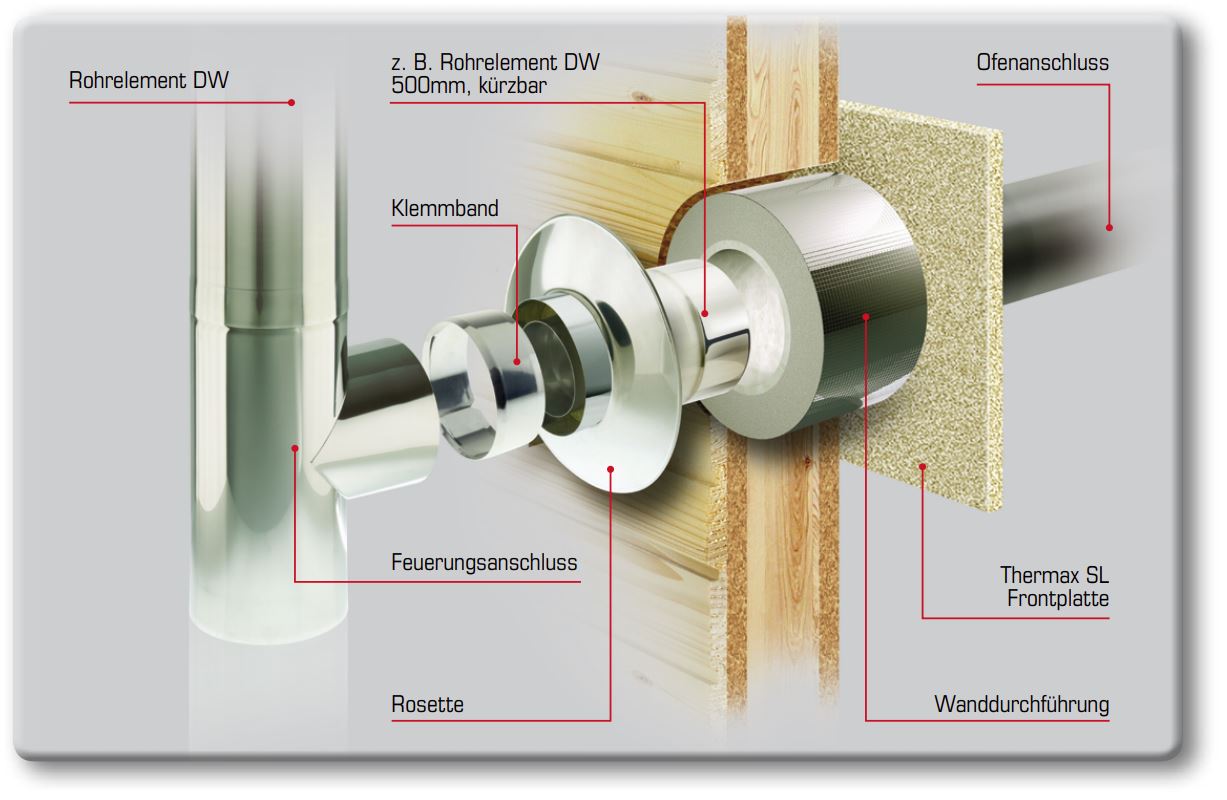

Anwendungsbeispiel
Lieferumfang
In den Längen 120 - 360mm wird eine Brandschutzplatte mit 615mm x 615mm mitgeliefert
Bei Länge 1000mm werden 4 Brandsschutzplatten geliefert
Achtung Maximale Einbaulängen beachten!
Schräder Wanddurchführung
Angaben zur Produktsicherheit
Hier finden Sie Antworten auf häufig gestellte Fragen zur Verwendung, Installation und Zertifizierung der Brandschutzdurchführung. Erfahren Sie, wo die Durchführung eingesetzt wird, wie der innovative Glasfaserdämmstoff wirkt und ob eine Hinterlüftung erforderlich ist. Außerdem erhalten Sie Informationen zur Installation, den relevanten Maßen und dem Lieferumfang. Schauen Sie sich auch unser Anwendungsbeispiel an und finden Sie Antworten auf weitere Fragen in unseren FAQ.
FAQ - Schräder Wand- und Deckendurchführung
Wo kommt die Schräder Brandschutzdurchführung zum Einsatz?
Die Schräder Brandschutzdurchführung wird überall dort eingesetzt, wo Ofenrohre bzw. Abgasleitungen durch brennbare Bauteile wie Wand, Decke oder Dach geführt werden.
Wie wirkt der Glasfaserdämmstoff in der Brandschutzdurchführung?
Der neuartige Glasfaserdämmstoff in der Brandschutzdurchführung besitzt eine deutlich leistungsfähigere Wärmedämmwirkung im Vergleich zu herkömmlichen Materialien wie z.B. Steinwolle.
Muss die Brandschutzdurchführung hinterlüftet werden?
Nein, durch die spezielle Bauweise der Brandschutzdurchführung darf die Außenseite brennbare Bauteile direkt berühren, daher ist eine Hinterlüftung nicht notwendig.
Wie wird die Brandschutzdurchführung installiert?
Zur Installation wird ein entsprechendes Loch in die Holzwand bzw. Decke geschnitten und die Wanddurchführung eingeschoben. Auf der Kesselseite bzw. Ofenseite wird eine Brandschutzplatte 615x615 angebracht, um die Wand bzw. Decke vor der Strahlungshitze des Ofenrohrs zu schützen.
Maximale Einbaulänge Vertikal: 360mm
Maximale Einbaulänge Horizontal: 500mm
Dämmstärke: 85mm
Welche Zulassung besitzt die Brandschutzdurchführung?
Die Brandschutzdurchführung ist vom Deutschen Institut für Bautechnik in Berlin unter der Nummer Z-7.4-3408 bauaufsichtlich zugelassen und bietet geprüfte Sicherheit.
Welche Maße sind für die Brandschutzdurchführung relevant?
Die Maßangaben sind für doppelwandige Rohre mit Dämmung. Für einwandige Rohre besteht keine Zulassung. Bitte beachten Sie den Lochdurchmesser der Brandschutzdurchführung.
Gibt es ein Anwendungsbeispiel für die Brandschutzdurchführung?
Was ist im Lieferumfang der Brandschutzdurchführung enthalten?
Bei Längen von 120 - 360mm wird eine Brandschutzplatte mit 615mm x 615mm mitgeliefert. Bei einer Länge von 1000mm werden 4 Brandschutzplatten geliefert.
Achtung: Bitte beachten Sie die maximalen Einbaulängen.
Gibt es ein Video zur Wanddurchführung?
Fazit
Die Schräder Wand- und Deckendurchführung bietet eine effektive Lösung für den Brandschutz, wenn Ofenrohre oder Abgasleitungen durch brennbare Bauteile geführt werden müssen. Der innovative Glasfaserdämmstoff sorgt für eine leistungsfähige Wärmedämmwirkung und die spezielle Bauweise ermöglicht eine direkte Berührung mit brennbaren Bauteilen ohne Hinterlüftung. Mit ihrer bauaufsichtlichen Zulassung und dem mitgelieferten Zubehör ist die Brandschutzdurchführung eine sichere und praktische Lösung.
