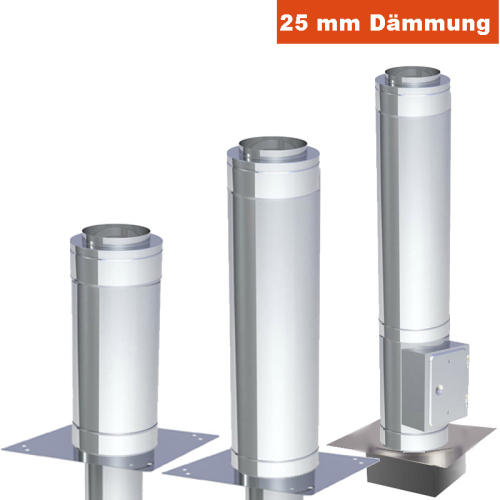

Das Bild zeigt drei Modelle von Schornsteinerhöhungen doppelwandig, sowohl in runder als auch in eckiger Ausführung, mit einer 25mm Dämmung. Diese Schornsteinerhöhungen sind dafür konzipiert, die Höhe eines Schornsteins zu vergrößern, um für eine bessere Abführung von Rauchgasen zu sorgen und um die Erfüllung gesetzlicher Vorschriften hinsichtlich der Schornsteinhöhe zu gewährleisten. Sie sind in einem industriellen oder technischen Umfeld einsetzbar und auf die Anforderungen von Heizsystemen und ähnlichen Anwendungen zugeschnitten. Das Bild dient dazu, das Design und die Konstruktion der Schornsteinerhöhungen zu veranschaulichen, wobei auf die Dämmungseigenschaft hingewiesen wird.

Schornstein berechnen Eckig zu Rund

Schornsteinerhöhung doppelwandig rund oder eckig. Bis 2m Höhe. 25mm Dämmung

(2 Bewertungen)

Artikelnummer: D-ERHDW
Kategorie: Schornsteinerhöhung
Hersteller: Jeremias

Bitte Wählen sie eine Variante

Durchmesser
Höhe
Vorhandener Schornstein

138,00 €

inkl. 19% MwSt. , zzgl. Auswahl Steuerzone / Lieferland

Verfügbar (Lieferzeit beachten!)

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Schornsteinerhöhung doppelwandig (Jeremias DW-ECO 2.0) – 25 mm Dämmung

Doppelwandige Schornsteinverlängerung zur Erhöhung bestehender Schornsteine – z. B. zur Anpassung an geforderte Schornsteinhöhen und zur Optimierung des Zugverhaltens. Geeignet für vorhandene Innenrohre (rund oder eckig mit gerundeten Ecken) sowie für gemauerte Schächte (Auswahl „eckig“). Die Verlängerung wird immer in runder Ausführung geliefert und dem vorhandenen Schornsteinquerschnitt angepasst. Bei der 2,0 m Variante wird eine spezielle Grundplatte mitgeliefert; eine Abspannung ist hierfür nicht notwendig.

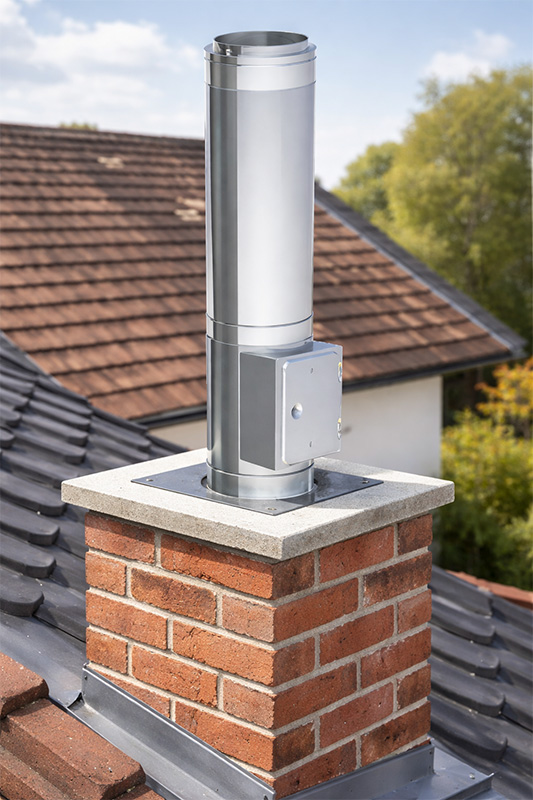

Montage auf gemauertem Schornstein

Der untere Einschub wird bis zur Grundplatte in den gemauerten Schornstein eingeschoben und ist danach nicht mehr sichtbar. Sichtbar bleibt nur die saubere Edelstahl-Ausführung oberhalb der Platte.

DN: 100–300 (nach Auswahl)
Dämmung: 25 mm
Einstecktiefe: 220 mm
Grundplatte: DN + 200 mm (kürzbar)

Wie wähle ich die Richtige Erhöhung?

Durchmesser (DN 100–300): Wählen Sie den Innendurchmesser passend zum vorhandenen Schornstein (Auswahl von 100 mm bis 300 mm).
Vorhandener Schornstein: rund / eckig (gerundete Ecken):
- Wenn ein rundes Innenrohr vorhanden ist: wählen Sie „rund“.
- Wenn ein eckiges Rohr mit abgerundeten Ecken vorhanden ist: wählen Sie „eckig“.
- Wenn kein Rohr vorhanden ist (gemauert): wählen Sie „eckig“.
Anpassung an den Bestand: Der Durchmesser der Verlängerung wird dem vorhandenen Schornstein angepasst. Beispiel: Ein eckiger Schornstein 20 × 20 cm erhält in der Regel eine Verlängerung mit rund DN 200.
Ausführung: Die Verlängerung des Schornsteins wird immer in runder Ausführung geliefert.
Sonderformen: Bei anderen Schornsteinformen (z. B. oval) kontaktieren Sie bitte vor dem Kauf unseren Kundendienst. Eine Fertigung nach Maß ist möglich (Angebot anfordern).
Höhe der Verlängerung: Wählen Sie 0,5 m, 1,0 m, 1,0 m mit Reinigung, 1,5 m mit Reinigung oder 2,0 m mit Reinigung. Bei 1,5 m und 2,0 m ist eine zusätzliche Reinigungsklappe vorhanden.
Verlängerbarkeit: Die Schornsteinerhöhung kann mit herkömmlichen doppelwandigen Elementen weiter verlängert werden.
Abspannung: Bis einschließlich 2,0 m ist keine Abspannung erforderlich. Bei Verlängerungen über 2,0 m Gesamthöhe (z. B. durch zusätzliche Elemente) wird ein Abspannset benötigt – kontaktieren Sie in diesem Fall bitte unseren Kundendienst.

Innendurchmesser:	DN 100–300 (nach Auswahl)
Aussendurchmesser:	Ø-abhängig (System DW-ECO 2.0 oder DW-FU )
Nennlänge:	0,5 m / 1,0 m / 1,0 m mit Reinigung / 1,5 m mit Reinigung / 2,0 m mit Reinigung (nach Auswahl)
Einstecktiefe:	220 mm
Dämmstärke:	130-300mm Durchmesser 25 mm
Dämmstärke	100mm Durchmesser 32,5mm
Abmessungen	Flansch-/Grundplatte (bei 2,0 m): DN + 200 mm (kürzbar)
Material aussen:	Edelstahl (System DW-ECO 2.0)
Abstand zu brennbaren Materialien	Ø-abhängig, gemäß Systemkennzeichnung / Leistungserklärung DW-ECO 2.0
Temperaturbeständigkeit	gemäß Systemkennzeichnung / Leistungserklärung DW-ECO 2.0
Artikel-Nr.	D-ERHDW
Material (innen bei doppelwandig)	Edelstahl (System DW-ECO 2.0)
Farbe / Finish	Edelstahl (blank)
Norm / Kennzeichnung	DIN EN 1856-1 (System DW-ECO 2.0; genaue Klassifizierung gemäß Leistungserklärung)
Einsatzbereich	Schornsteinerhöhung/Schornsteinverlängerung für bestehende Anlagen; trocken/feucht und Brennstoffarten gemäß Systemklassifizierung

Vorteile & Eigenschaften

Anpassung an Bestand: Durchmesser und Auswahl „rund/eckig“ orientieren sich am vorhandenen Schornstein; geliefert wird die Verlängerung grundsätzlich rund.
Doppelwandig gedämmt: 25 mm Dämmung zur thermischen Entkopplung gemäß Systemaufbau.
2,0 m Variante mit Grundplatte: Bei 2,0 m ist eine spezielle Grundplatte im Lieferumfang enthalten; eine Abspannung ist hierfür nicht erforderlich.

Montage- & Anwendungshinweise

Bei eckigen Schächten kann sich der wirksame Querschnitt ändern; den passenden runden Durchmesser vorab bestimmen und bei Bedarf den Schornsteinfeger einbeziehen.
Einstecktiefe (220 mm) bei der Höhenplanung berücksichtigen; Flansch-/Grundplatte (DN + 200 mm) ist bei Bedarf kürzbar.
Abstände zu brennbaren Baustoffen gemäß Systemkennzeichnung / Leistungserklärung DW-ECO 2.0 einhalten.
