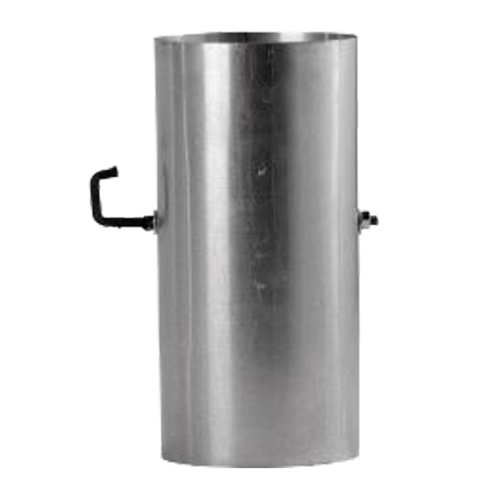

Rohr mit Sperrer 0,25m FAL 150 ø
Dieses FAL-Längenelement besitzt eine integrierte Drosselklappe zur Regulierung des Förderdrucks. Das Bauteil besteht aus feueraluminiertem Stahlblech und ist für passende FAL-Ofenrohrsysteme der Nennweite DN 150 vorgesehen.
Technische Daten
Technische Zeichnung für 1991507
| Nennweite |
DN 150 |
| Material |
FAL · feueraluminiert |
| D1 · außen |
Ø 151,2 mm |
| D2 · außen |
Ø 150,0 mm |
| Wandstärke |
0,6 mm |
| Gesamtlänge L |
250 mm |
| Einstecktiefe |
50 mm |
| Nutzlänge |
200 mm |
| Drosselklappe |
max. 75 % Schließfläche |
| Ausführung |
durchgehend konisch |
Einsatzgebiet und geeignete Brennstoffe
Vorgesehen als Bauteil einer einwandigen, starren Verbindungsleitung zwischen Feuerstätte beziehungsweise Wärmeerzeuger und senkrechter Abgasanlage. Das FAL-System ist für Unterdruckbetrieb (N1), trockene Betriebsweise und Abgastemperaturen bis zur Temperaturklasse T400 ausgelegt; es ist rußbrandbeständig.
- Feste Brennstoffe, zum Beispiel Scheitholz, Holzbriketts oder Kohle
- Flüssige Brennstoffe, zum Beispiel Heizöl
- Gasförmige Brennstoffe, sofern Feuerstätte, Produktkennzeichnung und Gesamtanlage dies zulassen
Nicht für feuchte beziehungsweise kondensierende Betriebsweise oder Überdrucksysteme vorgesehen. Bei Pelletgeräten ist vorab zu prüfen, ob deren Zulassung eine nicht druckdichte FAL-Verbindungsleitung ausdrücklich erlaubt.
Eigenschaften
- Werkstoff: feueraluminiertes Stahlblech
- Innen und außen feueraluminiert
- Gefalzte Ausführung
- Zuordnung zur Nennweite DN 150
- Maßangaben unverbindlich, Änderungen vorbehalten
Hinweise
Die technische Zeichnung ist nicht maßstäblich. Planung, Montage und Eignung sind anhand der konkreten Einbausituation und der geltenden technischen Vorgaben zu prüfen.
