Hochwertiges Edelstahl-Rohrsystem!

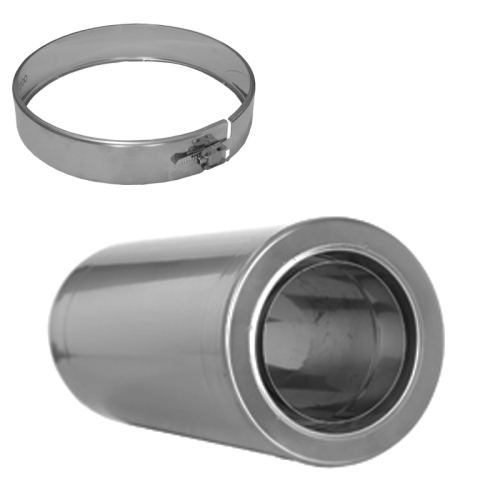

Wandfutter L=1000 DN130 mit Klemmband
Dinak ist ein Spanischer Großkonzern im Bereich Abgastechnik und beliefert den gesamten europäischen Raum.
Doppelwandiges Edelstahlrohr mit 30mm Dämmung. Diese Rohr können Sie waagerecht oder senkrecht einsetzen um längere Verbindungsleitungen vom Ofen zum Schornstein zu realisieren.
Auch bei geringem Abstand zu brennbaren Materialien ist es bestens geeignet. Nur 60mm Abstand notwendig (hinterlüftet).
Wählen Sie die notwendigen Teile. Angeben ist immer der Innendurchmesser und die tatsächliche Länge. Die Rohre werden 60mm in einander gesteckt so dass ein 1,0m Stück 940mm hat.
Der Außendurchmesser ist, Innendurchmesser + 60mm. Beispiel: Innendurchmesser 150mm dann ist der Außendurchmesser 210mm.
Die Rohre sind nicht kürzbar. (Ausnahme Doppelwandfutter). Um variable Längen zu erhalten nutzen Sie bitte die Schiebeelemente.
Jedes Element benötigt ein Klemmband das im Lieferumfang enthalten ist.
Farben:
Standardfarbe ist Edelstahl roh glänzend.
Auf Anfrage sind alle RAL-Classic Farben lieferbar.
Planung:
Gerne sind wir Ihnen bei der Plaung behilflich.
Senden Sie uns einfach eine kleine Skizze mit den erforderlichen Maßen an:
Bitte hinterlassen Sie Ihre Telefonnummer für Rückfragen. Oder rufen Sie uns einfach an.
Technische Daten
Für Festbrennstoffe bis 600 Grad Temperaturbeständig
| Materialstärke innen |
0,4mm |
| Materialstärke aussen |
0,4mm |
| Dämmung |
30mm |
| Matrial Innen |
Edelstahl V4A Nr. 1.4521 |
| Material aussen |
Edelstahl V4A Nr. 1.4301 |
| Prüfnummer |
EN 1856-1 T600 N1 D V2 L99050 G60
EN 1856-1 T450 N1 D V2 L99050 G60
EN 1856-1 T200 P1 W V2 L99050 O00
|
| Rußbrandsicher |
Ja |
| Temperaturbeständig |
bis 600°C bei Festbrennstoffen |
| Freistehend ab letzter Befestigung |
2,5m |
| Befestigung: |
Alle 1,5 meter |
Folgende Elemente sind verfügbar:
Wandkonsoel
Dachdurchführung inkl. Wetterkragen:
- Flachdach mit Bleirand
- Flachdach mit Edelstahlrand
- Dachneigung 5-30° mit Bleirand
- Dachneigung 30-45° mit Bleirand
Lieferumfang:
1x Dachdurchführung inkl. Wetterkragen
Wetterkragen
Lieferumfang:
1x Wetterkragen
Abdeckblende mit Hinterlüftung
Wanddurchführung kürzbar
- Länge 250mm
- Länge 440mm
- Länge 1000mm
Lieferung inkl. Klemmband
Übergangsstück
Kesselanschlussstück zum Anschluss von Einwandig auf Doppelwandig
Verbindungskupplung zum Anschluss von Doppelwandig auf Einwandig
Zwischenstütze wird zur zusätzlichen Abstützung vor Dachüberständen oder bei sehr langen Schornsteinen verwendet. Es wir eine zusätzliche Wandkonsole benötigt)
Lieferung inkl. Klemmband
Wandrosette
Abdeckrand 80mm
Wandhalter
- Starr 40mm
- Verstellbar 60-150mm
- Verstellbar 70-120mm
- Verstellbar 100-250mm
- Verstellbar 250-430mm
| Innendurchmesser (mm) |
80 |
100 |
130 |
150 |
180 |
200 |
250 |
| Außendurchmesser (mm) |
140 |
160 |
190 |
210 |
240 |
260 |
310 |
Lieferumfang:
Jeweils 1 Stück Rohrteil aus der Auswahl. Bei Rohrteilen wir jeweils ein Klemmband (ca.5cm breit) mitgeliefert.
