Hochwertiges Edelstahl-Rohrsystem!
Dinak ist ein Spanischer Großkonzern im Bereich Abgastechnik und beliefert den gesamten europäischen Raum.
Doppelwandiges Edelstahlrohr mit 30mm Dämmung. Diese Rohr können Sie waagerecht oder senkrecht einsetzen um längere Verbindungsleitungen vom Ofen zum Schornstein zu realisieren.
Auch bei geringem Abstand zu brennbaren Materialien ist es bestens geeignet. Nur 60mm Abstand notwendig (hinterlüftet).
Wählen Sie die notwendigen Teile. Angeben ist immer der Innendurchmesser und die tatsächliche Länge. Die Rohre werden 60mm in einander gesteckt so dass ein 1,0m Stück 940mm hat.
Der Außendurchmesser ist, Innendurchmesser + 60mm. Beispiel: Innendurchmesser 150mm dann ist der Außendurchmesser 210mm.
Die Rohre sind nicht kürzbar. (Ausnahme Doppelwandfutter). Um variable Längen zu erhalten nutzen Sie bitte die Schiebeelemente.
Jedes Element benötigt ein Klemmband das im Lieferumfang enthalten ist.
Farben:
Standardfarbe ist Edelstahl roh glänzend.
Auf Anfrage sind alle RAL-Classic Farben lieferbar.
Planung:
Gerne sind wir Ihnen bei der Plaung behilflich.
Senden Sie uns einfach eine kleine Skizze mit den erforderlichen Maßen an:
Bitte hinterlassen Sie Ihre Telefonnummer für Rückfragen. Oder rufen Sie uns einfach an.
Technische Daten
Für Festbrennstoffe bis 600 Grad Temperaturbeständig
| Materialstärke innen |
0,4mm |
| Materialstärke aussen |
0,4mm |
| Dämmung |
30mm |
| Material Innen |
Edelstahl V4A Nr. 1.4521 |
| Material aussen |
Edelstahl V4A Nr. 1.4301 |
| Prüfnummer |
EN 1856-1 T600 N1 D V2 L99050 G60
EN 1856-1 T450 N1 D V2 L99050 G60
EN 1856-1 T200 P1 W V2 L99050 O00
|
| Rußbrandsicher |
Ja |
| Temperaturbeständig |
bis 600°C bei Festbrennstoffen |
| Freistehend ab letzter Befestigung |
2,5m |
| Befestigung: |
Alle 1,5 meter |
Folgende Elemente sind verfügbar:
Wandkonsolel
Wandkonsole zur Aufnahme der Grundplatte eines Edelstahlschornsteins.
- K0= Länge 430mm
- K1= Länge 500mm
- K2= Länge 600mm
- K4= Länge 750mm
Lieferumfang:
1x Wandkonsole 2 teilig

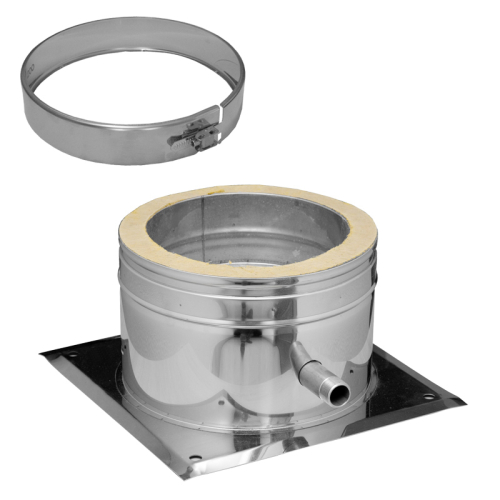

Grundplatte
Wahlweise Abgang unten oder seitlich und kürzbar
Lieferumfang:
1x Grundplatte
Reinigungsöffnung
Rohrelement mit Reinigungsöffnung. Wahlweise mit runder oder eckiger Tür. Als Sonderbauteil ist eine Reinigungsöffnung mit Grundplatte erhältlich.
Lieferung inkl. Klemmband
Rauchrohranschluss(T-Stück)
T Stück zum Anschluss eines Rauchrohrs (waagerechte Verbindungsleitung). Wahlweise im 45°, 87° oder 90° Winkel. Als Sonderbauteil ist ein T-Stück mit gegenüberliegener Reinigungstür erhältlich. Dies wird eingesetzt wenn nach unten kein Platz für eine separate Reinungsöffnung ist. (z.B. Montage auf einer angebauten Garage etc.)
Lieferung inkl. Klemmband
Längenelemente
Längenelemente Sind in folgenden Längen erhältlich:
Rohrelement 1000mm Nennlänge ca. 940mm (ca. 60mm Einschub)
Rohrelement 500mm Nennlänge ca. 440mm (ca. 60mm Einschub)
Rohrelement 330mm Nennlänge ca. 270mm (ca. 60mm Einschub)
Rohrelement 200mm Nennlänge ca. 140mm (ca. 60mm Einschub)
Lieferung inkl. Klemmband
Schiebeelement
Schiebeelemente können in der Länge verstellt werden. Sie Sind in folgenden Längen erhältlich:
Schiebe-Element verstellbar von 250-380mm
Schiebe-Element verstellbar von 350-530mm
Schiebe-Element verstellbar von 530-880mm
Lieferung inkl. Klemmband
Mündungsabschluss
Dient als Schornsteinabschluss
Lieferung inkl. Klemmband
Wind oder Regenhaube
Verhindert weitgehend das eindringen von Regen Schnee, Blättern etc.
Bögen
Bögen sind in den Ausführungen 15°, 30°, 45°, 87° und 90° erhältlich.
Die 85° und 90° Ausführung kann zusätzlich mit einer Revisionstür für Feste oder Flüssig/Gasförmige Brennstoffe gewählt werden.
Lieferung inkl. Klemmband
| Innendurchmesser (mm) |
80 |
100 |
130 |
150 |
180 |
200 |
250 |
| Außendurchmesser (mm) |
140 |
160 |
190 |
210 |
240 |
260 |
310 |
Lieferumfang:Jeweils 1 Stück Rohrteil aus der Auswahl. Bei Rohrteilen wir jeweils ein Klemmband (ca.5cm breit) mitgeliefert.
