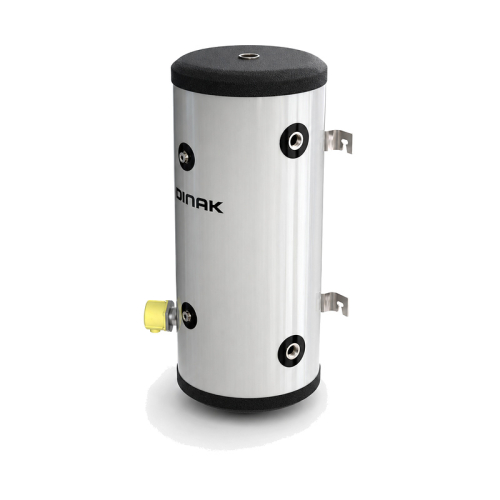

DINAK Pufferspeicher DPO und BT
Der DINAK Pufferspeicher DPO und BT ist ein Pufferspeicher für horizontale oder vertikale Montage von DINAK für Wärmepumpen- und Heizungsanlagen mit flexiblem Einbau. Die Baureihe ist in 30 Liter, 50 Liter, 80 Liter, 100 Liter, 150 Liter, 200 Liter, 300 Liter, 500 Liter, 740 Liter erhältlich. Je nach Variante stehen zur Auswahl. Technische Werte wie Energieklasse, Gewicht, Isolierung, Arbeitsdruck und Anschlusspositionen sind je Kindartikel gepflegt. Die eingebundenen Abmessungen und das Installationsschema dienen als technische Orientierung zur Baureihe. Für die konkrete Auslegung ist die ausgewählte Variante maßgeblich.
| Modellfamilie |
DINAK Pufferspeicher DPO und BT |
| Fassungsvermögen |
30 Liter, 50 Liter, 80 Liter, 100 Liter, 150 Liter, 200 Liter, 300 Liter, 500 Liter, 740 Liter |
| Technische Daten |
modellabhängig je Variante gepflegt |

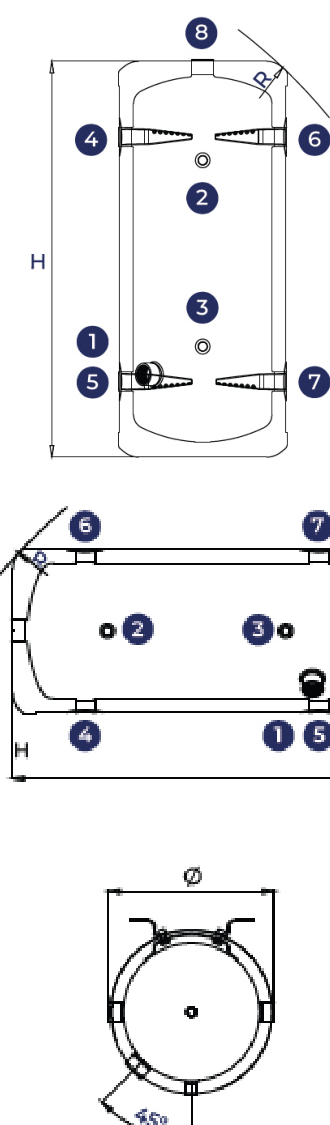

Abmessungen & Anschlüsse
| H |
Höhe |
558 mm |
| Ø |
Durchmesser |
360 mm |
| R |
Kippmaß |
664 mm |
| 1 |
Heizstab |
1 1/4", Höhe 183 mm |
| 2 |
Fühler oben |
1/2", Höhe 266 mm |
| 3 |
Fühler unten |
- |
| 4 |
Primär-Vorlauf |
1", Höhe 329 mm |
| 5 |
Primär-Rücklauf |
1", Höhe 186 mm |
| 6 |
Heizkreis-Vorlauf |
1", Höhe 329 mm |
| 7 |
Heizkreis-Rücklauf |
1", Höhe 186 mm |
| 8 |
Entlüftung |
1 1/4", FS |
FS: oberer Boden | FI: unterer Boden | Anschlussmaße in Zoll, Höhenangaben in mm.
Vorteile & Eigenschaften
- Doppelpositions-Speicher für vertikale oder horizontale Installation.
- Kompakte Baugrößen für kleine Puffervolumen.
- Anschlusspositionen für Primär- und Heizkreis.
- Edelstahl-Ausführung für langlebige Speicheranwendungen.
- Technische Anschlüsse sind übersichtlich im Datenblatt dargestellt.
Montage- & Anwendungshinweise
- Einbau und Anschluss gemäß Herstellerangaben und gültigen lokalen Vorgaben durchführen.
- Trinkwasser-, Heizungs- und Sicherheitsarmaturen fachgerecht planen und installieren.
- Arbeitsdruck, Anschlusspositionen und Einbauschema vor der Montage mit der Anlagenplanung abgleichen.

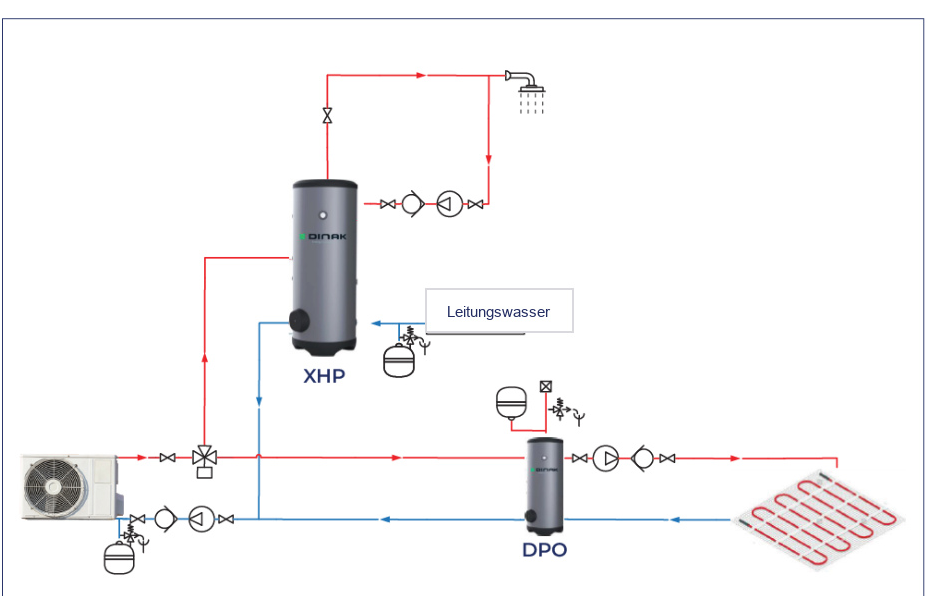

Installationsschema
Lieferumfang
1 DINAK Pufferspeicher DPO und BT in Ausführung/Variante nach Auswahl.
Angaben zur Produktsicherheit
Das Innenmaterial aus Edelstahl ist gegen Material- oder Herstellungsfehler für einen Zeitraum von bis zu 10 Jahren garantiert, je nach Stahlsorte.
Die übrigen Komponenten, einschließlich elektrischer Bauteile, sind gegen Material- oder Herstellungsfehler für 3 Jahre ab Kaufdatum garantiert, ausgenommen Schäden durch Kalk oder unsachgemäßen Gebrauch.
Diese Garantie gilt ausschließlich, wenn:
- Das Gerät von qualifizierten Fachkräften unter Beachtung der Anweisungen von Dinak installiert wurde.
- Die geltenden gesetzlichen Vorschriften und Normen für die Installation von Druckgeräten eingehalten werden.
- Die nachfolgend aufgeführten spezifischen Bedingungen eingehalten werden.
Sie deckt keine Schäden ab, die verursacht werden durch:
- Galvanische Korrosion infolge der direkten Verbindung unterschiedlicher metallischer Elemente ohne die nach Norm erforderlichen dielektrischen Muffen an einer beliebigen Verbindung des Behälters.
- Korrosion durch Ablagerung von Kupfer-, Eisen- oder sonstigen Partikeln aus Kaltwasser- oder Rücklaufleitungen.
- Kalkablagerungen, Salze, Schlamm oder sonstige Verschmutzungen im Behälter oder in den Rohrschlangen sowie daraus entstehende Korrosion.
- Unsachgemäßen Transport oder unsachgemäße Lagerung.
- Den Anschluss ungeeigneter Elemente an den Speicher, die nicht in den Anweisungen oder in den geltenden Vorschriften vorgesehen sind.
- Änderungen außerhalb des autorisierten Kundendienstes.
- Frost, Überdruck, Osmose, elektrische Spannungsspitzen oder unsachgemäßen Gebrauch.
- Reklamationen ohne Vorlage einer Rechnung oder eines Kauf- und Installationsnachweises.
- Mittelbare Schäden oder Folgeschäden, die sich aus der Nutzung oder Fehlfunktion des Behälters ergeben.
- Die Garantie gilt nur für den ursprünglichen Eigentümer und am ursprünglichen Installationsort; sie ist nicht übertragbar.
- Die Entscheidung, das Gerät im Rahmen der Garantie zu reparieren oder zu ersetzen, liegt im Ermessen von Dinak oder eines autorisierten Vertreters.
Spezifische Bedingungen je nach Gerätetyp:
Trinkwasserspeicher, indirekt beheizte Speicher und elektrische Warmwasserbereiter:
- Das Wasser muss der Europäischen Richtlinie 98/83/EG entsprechen und darf nicht aus Brunnen oder anderen privaten Versorgungsquellen stammen.
- Vor dem Anschluss der Stromversorgung muss der Speicher vollständig mit Wasser gefüllt sein.
- Schäden durch korrosive Angriffe jeglicher Art sind von der Garantie ausgeschlossen.
- Schäden durch unsachgemäße Handhabung oder Eingriffe von Unternehmen oder Privatpersonen, die nicht zum liefernden oder wartenden Unternehmen gehören.
- Innenkorrosion durch fehlende Montage oder Wartung des kathodischen Schutzes, sofern dieser vorgeschrieben ist (bei emaillierten Behältern).
- Leckagen an Revisionsöffnungen oder Mannlöchern, wenn die Dichtungen nach jeder Öffnung zu Wartungszwecken nicht ersetzt werden. Der Austausch dieser Dichtungen ist nicht abgedeckt.
Garantiezeit je nach Material des Behälters:
| Material Behälter |
Duplex 2205 |
AISI 316L |
AISI 444 |
Emaillierter Stahl |
| Garantie (Jahre) |
10 Jahre |
5 Jahre |
5 Jahre |
3 Jahre |
| Chlorid (mg/l) max. |
600 |
250 |
250 |
250 |
| Sulfate (mg/l) max. |
500 |
250 |
250 |
250 |
| Kombination Chlorid/Sulfat (mg/l) max. |
600 |
300 |
300 |
300 |
| pH (min.-max.) |
5,5-9,0 |
6,5-8,5 |
6,5-8,5 |
6,5-8,5 |
| Gesamthärte (ppm) |
400 |
200 |
200 |
200 |
Pufferspeicher:
- Der Sauerstoffgehalt des Wassers im geschlossenen Kreislauf darf 2 % nicht überschreiten. Die Verwendung von Wasser mit höherem Sauerstoffgehalt beeinträchtigt die Haltbarkeit und ist nicht von der Garantie abgedeckt.
Die Garantie deckt ausschließlich die zuvor genannten mangelhaften Teile ab und umfasst keine mittelbaren Schäden, Nutzungsausfälle oder Ansprüche wegen vollständigen oder teilweisen Verlusts des Geräts; die damit verbundenen Arbeits- und Versandkosten sind nicht enthalten.
