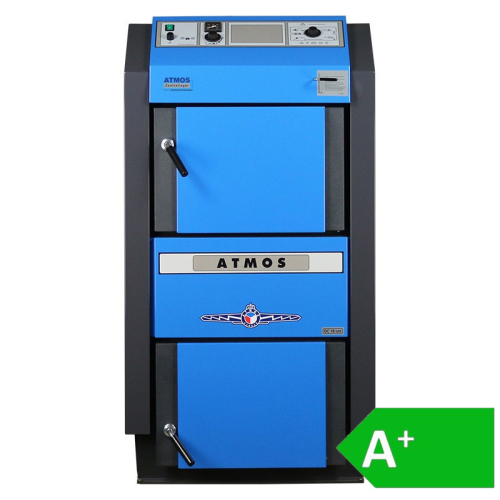

Atmos Holzvergaserkessel GSE 19 - 49kw

Artikelnummer: ATMGSE
Kategorie: Holzvergaserofen
Hersteller: Atmos

Bitte Wählen sie eine Variante

Kesseltyp

5.326,00 €

inkl. 19% MwSt. , Auswahl Steuerzone / Lieferland

Verfügbar (Lieferzeit beachten!)

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

ATMOS GSE Holzvergaserkessel

Der Holzvergaser ATMOS GSE ist der effektivste deutsche ATMOS und daher der am häufigsten verwendete Heizkessel. Diese Serie umfasst 6 Kesselgrößen: DC18GSE, DC22GSE, DC25GSE, DC30GSE, DC40GSE und DC50GSE.

Die Kessel ATMOS DC18GSE und DC22GSE können Holzscheite mit einer Länge von bis zu 38 cm aufnehmen. Die Scheitholzlänge der Holzvergaser GSE-Dc25GSE, DC30GSE, DC40GSE und DC50GSE beträgt maximal 58 cm.

Der Holzvergaser ATMOS GSE zeichnet sich durch einen hohen Wirkungsgrad und einen niedrigen Emissionswert aus und wird daher auch von der Bafa 2000 EuroBAFA (Stand Januar 2018) gefördert. Mit mehr als 81 Jahren Erfahrung in der Vergasertechnologie ist ATMOS in der Lage, Holzvergasungskessel herzustellen, die die Effizienz- und Emissionsanforderungen von BAFA ohne teure elektronische Geräte erfüllen können. Die Holzvergaser der GSE-Serie wurden speziell für den deutschen Markt entwickelt.

Die Struktur des Holzvergasers ist eine Weiterentwicklung der GS-Serie. Dies bedeutet, dass der Füllraum in beiden Serien bereits mit Keramik ausgekleidet ist. Diese von ATMOS patentierte Schutzkeramik hat eine V-förmige Geometrie, die es ermöglicht, das Material mit der bestem Gleiteffekt nachrutschen zu lassen, um so ein vollständiges Ausbrennen zu gewährleisten. Die Brennkammer der ATMOS GSE-Serie ist ebenfalls vollständig durch Keramik geschützt. Dadurch wird dem Holzvergaser ATMOS GSE eine lange Lebensdauer ermöglicht.

Im Vergleich zu anderen Serien ist der höhere Wirkungsgrad der GSE-Serie auf die effiziente Rauchgasführung zurückzuführen. Der Rauchgaskanal ist größer, leistungsstärker und unterscheidet sich deutlich von anderen ATMOS-Holzvergaser-Serien. Der großflächige Rohrwärmetauscher ist darin integriert, wodurch die Abgastemperatur weiter gesenkt und der Wirkungsgrad verbessert wird.

Der Holzvergaser der ATMOS GSE-Serie ist außerdem mit einem unabhängigen Rauchgasthermostat ausgestattet. Dadurch wird die Abgastemperatur permanent geregelt. Wenn der Maximalwert von 200 ° C überschritten wird, erzeugt der Rauchgasthermostat Impulse und reduziert automatisch die Verbrennungsluft. Dies verhindert das Überschreiten der Abgastemperatur und gewährleistet den hohen Wirkungsgrad des ATMOS GSE-Kessels.

Ausstattung:

ATMOS Holzvergaser serienmäßig mit stromsparenden Saugzuggebläse
GSE Kessel standardmäßig mit Pufferladereglung ausgestattet
Belimo Stellmotor zur Begrenzung der Abgastemperatur für hohen Wirkungsgrad
Abschaltautomatik nach Abbrand des Holzes für Ladepumpe und Gebläse
separate Einstellung der Primär- und Sekundärluft – Saugzuggebläse und Primärluft
über Rauchgas- und Kesselthermostat geregelt Wärmedämmung aus Mineralwollisolierung
Optional: Witterungsgeführte Regelung für 1 oder 2 Mischerkreise, 1 Warmwasser und
Solar (Kesselschaltfeld bereits vorbereitet)
geprüft vom TÜV Süddeutschland EN303-5 CE0036
Weitere Informationen zu den aktuellen
Förderprogrammen für Holzvergaser finden Sie unter www.bafa.de

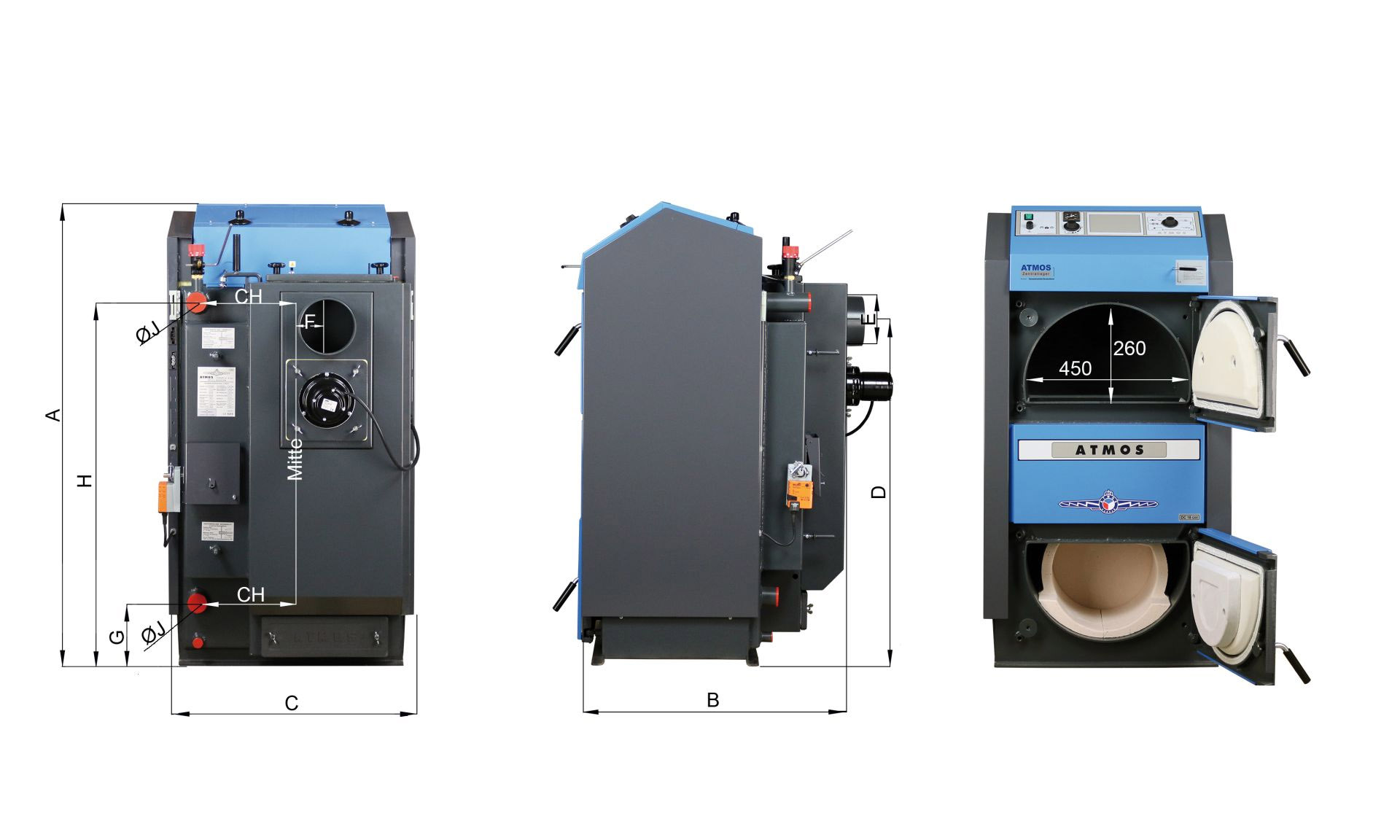

Maße	DC18GSE	DC22GSE	DC25GSE	DC30GSE	DC40GSE	DC50GSE
A	1282	1282	1282	1282	1431	1431
B	830	830	1030	1030	1120	1120
C	680	680	680	680	680	680
D	946	946	946	946	1092	1092
E	150/152	150/152	150/152	150/152	150/152	150/152
F	75	75	75	75	75	75
G	185	185	185	185	185	185
H	1008	1008	1008	1008	1152	1152
CH	256	256	256	256	256	256
I	256	256	256	256	256	256
J	1 1/2 Zoll	1 1/2 Zoll	1 1/2 Zoll	1 1/2 Zoll	2 Zoll	2 Zoll

Technische Daten	Einheit	DC18GSE	DC22GSE	DC25GSE	DC30GSE	DC40GSE	DC50GSE
LEISTUNG	in kW	19	23	25	29,8	40	49
Energieeffizienzklasse	—	A+	A+	A+	A+	A+	A+
Stufe nach BlmSchV	—	II	II	II	II	II	II
Heizfläche Wärmetauscher	in m²	2,5	2,5	3,1	3,1	3,8	4,1
Brennstoffschacht Inhalt	in dm³	85	85	125	125	170	170
Füllöffnung Abmessung	in mm	450×260	450×260	450×260	450×260	450×260	450×260
vorgeschriebener Schornsteinzug	in Pa	16	18	18	20	22	24
max. Arbeitsdruck Wasser	in kPa	250	250	250	250	250	250
Kesselgewicht	in kg	376	373	469	466	548	566
Abzugsrohrstutzen Durchmesser	in mm	150/152	150/152	150/152	150/152	150/152	150/152
Elektroteile Schutzart	IP	20	20	20	20	20	20
Elektrische Leistungsaufnahme	in W	50	50	50	50	50	50
Kessel-Wirkungsgrad	in %	90,2	90,7	90,5	90,8	90	91
KESSELKLASSE NACH EN 303-5	—	3	3	3	3	3	3
Abgastemperatur bei Nennleistung	in °C	145	158	132	155	175	183
Massenstrom Abgase bei Nennleistung	in kg/s	0,014	0,014	0,017	0,017	0,021	0,025
Staub Emission	in mg/m³	12	14	11	10	9	15
CO Emission	in mg/m³	152	140	97	73	100	163
Vorgeschriebener Brennstoff	—	Trockenes Holz mit einem Heizwert von 15-17 MJ/kg und einer Restfeuchte von 12-20% und einem Durchmesser von 80-150 mm
Durchschnittsverbrauch bei Nennleistung	in kg/h	3,9	5,2	6	7,1	10	13
Maximale Brennholzlänge	in mm	380	380	580	580	580	580
Wasservolumen im Kessel	in dm³	73	73	105	105	112	128
Anschlussspannung	in V/Hz	230/50	230/50	230/50	230/50	230/50	230/50
Vorgeschriebene minimale Rücklauftemperatur	in °C	65	65	65	65	65	65
Vorgeschriebene Betriebstemperatur des Kessels	in °C	80-90	80-90	80-90	80-90	80-90	80-90

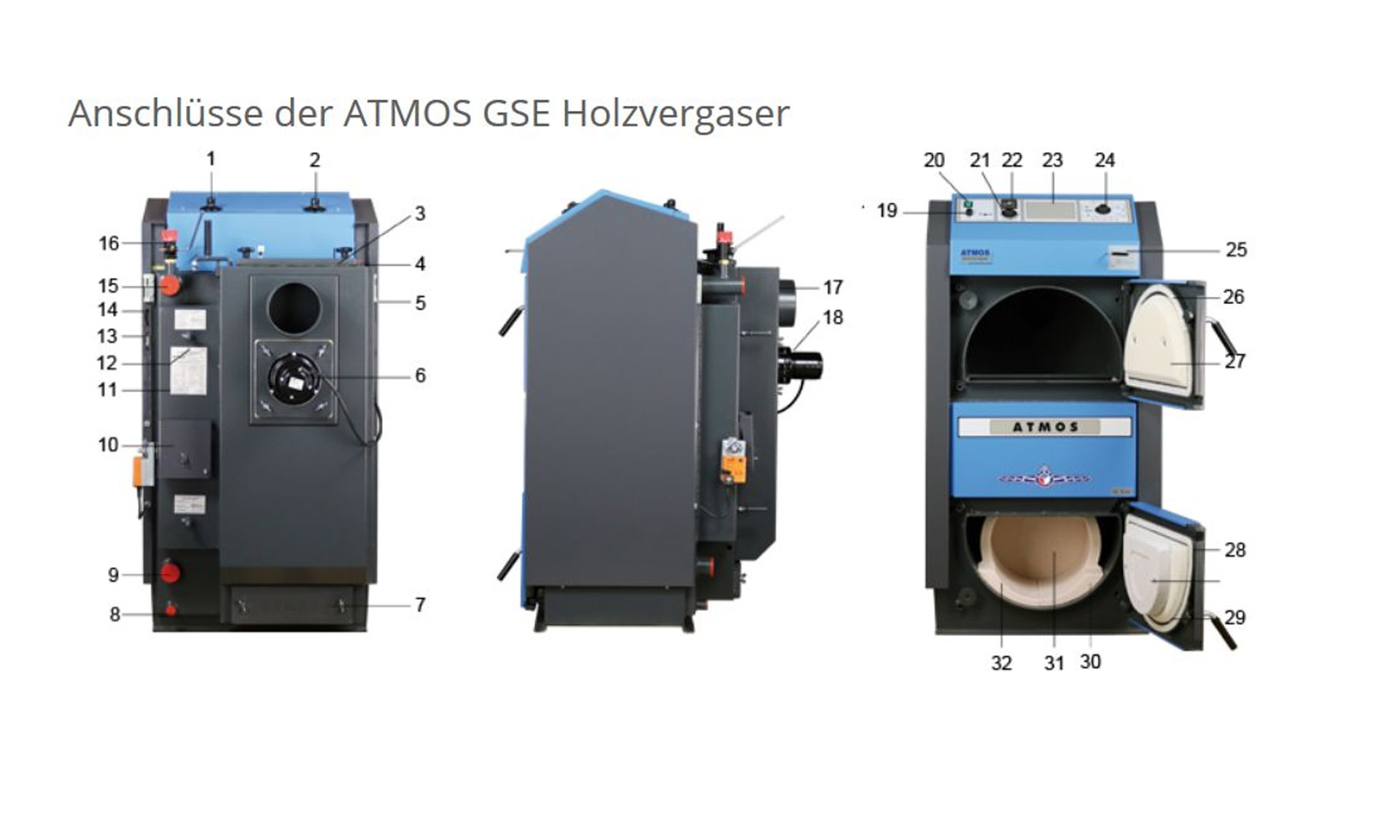

Nr.	Bauteil	Nr.	Bauteil
1.	Anschluss für thermische Ablaufsicherung	18.	Saugzuggebläse
2.	Anschluss für thermische Ablaufsicherung	19.	STB Sicherheitsthermostat
3.	oberer Reinigungsdeckel	20.	Hauptschalter
4.	Tauchhülse für thermische Ablaufsicherung	21.	Kesselthermostat
5.	Kabeleinführungsschacht	22.	Kesselthermometer
6.	Saugzuggebbäse UCJ4C52	23.	Schacht für Regelung
7.	unterer Reinigungsdeckel	24.	Rauchgasthermostat
8.	Anschluss für Entleerungshahn ½“	25.	Gestänge für Anheizklappe
9.	Holzvergaser – Kesselrücklauf	26.	Türdichtung
10.	Frischluftklappe	27.	obere Türsibrale
11.	Typenschild	28.	Türdichtung
12.	Primärluftgestänge	29.	untere Türsibrale
13.	Anschlussklemme – Ladepumpe	30.	Brennkammer – rechte Seite
14.	Anschlussklemme – Stromanschluss 230V	31.	hintere Front
15.	Holzvergaser – Kesselvorlauf	32.	Brennkammer – linke Seite
16.	Feuerzugsregler	33.	Rauchgasthermostat 2
17.	Rauchrohranschluss	34.	Belimo Stellantrieb
